ABB ACS510變頻器的選型及外形尺寸

應用范圍品牌產品系列型號額定電壓

通用ABB

ACS系列 ACS510-01-060A-4

三相AC380-480（V）

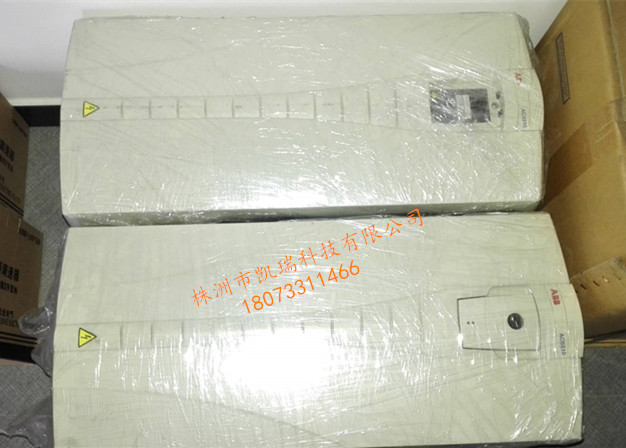

ABB標準傳動

ACS510-01

1.1kW to 110kW

ACS510是ABB又一款杰出的低壓交流傳動產品。可以簡單的購買，安裝，配置和使用，可節省相當多的時間。

應用領域

ACS510 傳動應用于廣泛的工業領域，適用各類型負載。ACS510還針對風機、水泵應用做了特別的優化，典型的應用包括恒壓供水，冷卻風機，地鐵和隧道通風機等等。

亮點

u 完美匹配風機水泵

u 高級控制盤

u 用于降低諧波的專利技術：變感式電抗器

u 循環軟起

u 用戶自定義

U/F曲線

u 超越模式

u 內置RFI濾波器作為標準配置，適用于第一和第二環境

u CE認證

符合的標準

低壓產品指導73/23/EEC

機械指導98/37/EC

EMC指導89/336/EEC

質量控制系統ISO9001和環境系統ISO14001

CE認證

型號說明

型號代碼一欄清楚地表明了變頻器的功率容量和外形尺寸。對應你選中的類型代碼，外形尺寸可以用來確定變頻器尺寸。

電壓

ACS510 -01提供的電壓范圍：4 = 380 - 480 V

結構

類型代碼中“01”代表變頻器的安裝方式及功率范圍。



額定容量             型號代碼              外形規格

SN     PN     I2N

kVA    kW     A

2.3    1.1    3.3    ACS510-01-03A3-4       R1

3      1.5    4.1    ACS510-01-04A1-4       R1

4      2.2    5.6    ACS510-01-05A6-4       R1

5      3      7.2    ACS510-01-07A2-4       R1

6      4      9.4    ACS510-01-09A4-4       R1

9      5.5    11.9   ACS510-01-012A-4       R1

11     7.5    17     ACS510-01-017A-4       R2

16     11     25     ACS510-01-025A-4       R2

20     15     31     ACS510-01-031A-4       R3

25     18.5   38     ACS510-01-038A-4       R3

30     22     46     ACS510-01-046A-4       R3

41     30     60     ACS510-01-060A-4       R4

50     37     72     ACS510-01-072A-4       R4

60     45     88     ACS510-01-088A-4       R4

70     55     125    ACS510-01-125A-4       R5

100    75     157    ACS510-01-157A-4       R6

120    90     180    ACS510-01-180A-4       R6

140    110    195    ACS510-01-195A-4       R6

尺寸



外型     尺寸和重量

尺寸     IP21/UL類型1                       IP54/UL類型12

         H1     H2    W     D    重量       H    W    D   重量

         mm     mm    mm    mm    Kg        mm   mm   mm   Kg

R1       369   330   125   212   6.5       449  213  234   8.2

R2       469   430   125   222    9        549  213  245  11.2

R3       583   490   203   231   16        611  257  253  18.5

R4       689   596   203   262   24        742  257  284  26.5

R5       739   602   265   286   34        776  369  309  38.5

R6       880   700   300   400   69        924  410  423  80



H1 = 帶電纜接線盒時的高度

H2 = 不帶電纜接線盒時的高度

W = 寬度

D = 深度
